Arduino + DVMEGA GMSK Shield = DV Node pour 100 €.

La réalisation d'un hot-spot ou d'un relais D-Star nécessite l'utilisation d'un "DV Node" constitué d'un modem GMSK et d'une logique de traitement des trames D-Star.

On peut se procurer un DV Node prêt à l'emploi (DVRPTR V1, Star Board de Moencomm,...), mais le matériel provient en général d'Amérique du Nord et il faut ajouter des frais de port non négligeables.

DVMEGA commercialise un "shield" (module additif pour carte ARDUINO) qui remplit la fonction de modem GMSK, tandis que le module ARDUINO remplit la fonction de traitement des trames D-Star après chargement du logiciel adéquat (site de DVMEGA).

Coût du DV Node : environ 100 Euros (ARDUINO UNO = environ 25 Euros port inclus ; DVMEGA GMSK Shield = environ 75 Euros port inclus).

Pour info, les autres DV Nodes reviennent à 120-130 Euros port inclus.

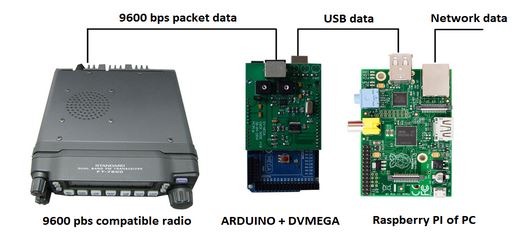

Voici un exemple de réalisation d'un hot-spot :


Pour se procurer le matériel :

- ARDUINO UNO : LEXTRONIC (par exemple) www.lextronic.fr

- DVMEGA GMSK Shield : www.dvmega.auria.nl

Toutes les instructions de montage sont sur le site de DVMEGA.

Bonne réalisation !

Fabrice, F5HCC.
